ラインダンサー®(LINE DANCER)

量産型塗装ロボット

中型アーム 自動 携帯電話 モバイル機器 薄膜塗装
1台のロボットアームに世界最大級の最大12丁ガンを搭載可能にした、スマートフォンのカバーやケースの塗装に特化した塗装ロボットです。

スマートフォン塗装の決定版

LINE DANCER 8gun
LINE DANCER 8gun

スマートフォンに求められる塗膜を実現しました。

スマートフォンの爆発的な普及に、塗装はどう答えるのか。一つの答えを出しました。

二つ折り等の携帯電話の塗装システムで培った技術をさらに追求し完成した塗装ロボットシステムです。 可搬重量を20kgとし、1台のロボットに最大12丁ガンを搭載可能な世界最大処理量を実現。さらに、ラインを止めて「停止して塗る」という塗装思想とRの技術とを発展させる為、ロボットの両サイドにアキューム機構のドラゴンラインを配置し、高品質化、エネルギーコストの削減を実現しました。

高度な超光沢塗装膜の実現

ピアノタッチと呼ばれる光沢仕上げのさらに高級な光沢塗装膜を回転塗装Rの技術により完成します。

低コストでの高効率な大量産性

最大12丁ガンを搭載し、超精密塗量定量供給装置シリンジポンプシステムと、ガン制御、ロボットティーチングにより、無駄な塗料を削減。また、高効率なドラゴンラインを配置することで、エネルギーコストの大幅な削減と大量生産が両立、実現します。

設備の小型

ドラゴンラインの配置により、12丁ガンを搭載しつつもブースの巨大化を防止。設備の小型化が実現します。

世界最大級で小規模化

ロボットアーム

ラインダンサー ロボットアーム
ラインダンサー ロボットアーム

従来型のロボットをパワフルにそして、エレガントに進化させました。

  • 可搬重量20kgで最大12丁ガン搭載可能
  • 耐圧防爆仕様

ドラゴンライン

ラインダンサー&ドラゴンライン
ラインダンサー&ドラゴンライン

ドラゴンライン塗装は、塗装ロボット内におけるワーク(ライン)を塗装の為に一時停止させる機構で、これによりガン数が増加した時のブース幅の拡大化を防止し、給排気風量を低減させ、エネルギーコストを節約するものです。

  • 塗装設備の小型化
  • エネルギーコストの削減
  • 高品位塗装の実現

1.超光沢塗装膜実現型 ラインダンサー

ラインダンサー ワーク平置き仕様
ラインダンサー ワーク平置き仕様

スマートフォンの超光沢膜など最高級仕上げにする為の仕様です。
ワークを水平平置きに15個を放射状に配置。回転塗装Rの技術により薄膜の多重塗り方式で超光沢膜を完成します。
◎塗装データ
 1リングあたりのワーク取り付け個数  :15pcs/ring
 1リングあたりの塗装時間        :40sec/ring 1個当たり約2.6秒
 1個当りの塗料使用量          :2.3g/pc

  • 平置き回転専用の治具を設計
    スマートフォン平置き治具
    スマートフォン平置き治具
  • 超光沢塗装膜用のラインダンサー平置き仕様専用図
    平置き仕様 ラインダンサー図
    平置き仕様 ラインダンサー図

2.高品質塗装膜大量生産型 ラインダンサー

ラインダンサー ワーク縦置き仕様
ラインダンサー ワーク縦置き仕様

スマートフォンを高品質で大量生産する為の仕様です。
ワークを垂直縦置きに22個を放射状に配置。回転塗装Rの技術により薄膜の多重塗り方式で超光沢膜を完成します。
◎塗装データ
 1リングあたりのワーク取り付け個数  :22pcs/ring
 1リングあたりの塗装時間       :60sec/ring 1個当り約2.7秒
 1個当りの塗料使用量         :2.5g/pc

  • 縦置き回転専用の治具を設計
    スマートフォン縦置き治具
    スマートフォン縦置き治具

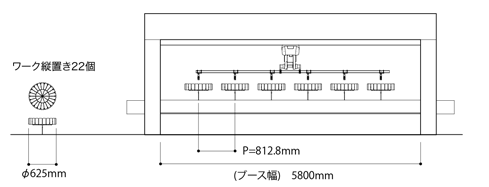

  • 大量生産用のラインダンサー縦置き仕様専用図
    縦置き専用 ラインダンサー図
    縦置き専用 ラインダンサー図

3コート3ロボットシステム例

ラインダンサー&ドラゴンライン 3R3Cシステム
ラインダンサー&ドラゴンライン 3R3Cシステム

3コートを3台のラインダンサーで塗装するシステム例です。
生産量:158,400個 (生産時間:20時間)

ラインダンサー

データをダウンロードできます

PDF ラインダンサー(linedancer-J3w.pdf:4MB)

塗装ロボット ラインダンサー

構造 天吊り多関節型
駆動方式 耐圧防爆 ACサーボモータ回転駆動
動作軸数 4軸(横行軸含む)
位置繰り返し精度 ±1mm
最大速度 500mm/sec
据え付け姿勢 垂直吊り下げ式
周囲温度・湿度 0℃〜40℃ 85%RH
アーム重量 68kg
可搬重量 20kg

オプション・関連製品

データ・プロ製品ページへのリンク

色出し、塗装時間短縮、塗料消費削減、ティーチング等塗装データ作成専用ロボット

ドラゴンライン製品ページへのリンク

高効率アキュームレート機構 タクボオリジナル塗装専用コンベアライン
