ガン先循環式 シリンジポンプシステム(Syringe pump system)
標準品 【単体販売】
シリンジポンプが既存の塗装システムへ導入可能に
「シリンジポンプ」が「シリンジポンプシステム」となって新登場
シリンジポンプを再設計 既存の塗装システムに導入しやすくしました。
「シリンジポンプシステム」は、ラインダンサーやスワンロボットなど塗装システム用として開発された塗料精密定量供給装置「シリンジポンプ」を再設計。先端のスプレーガンから塗料をリターンさせる回路をもつ塗料供給システムです。
一般塗装システムの塗料供給をより向上させ、塗料消費の管理を可能にします。

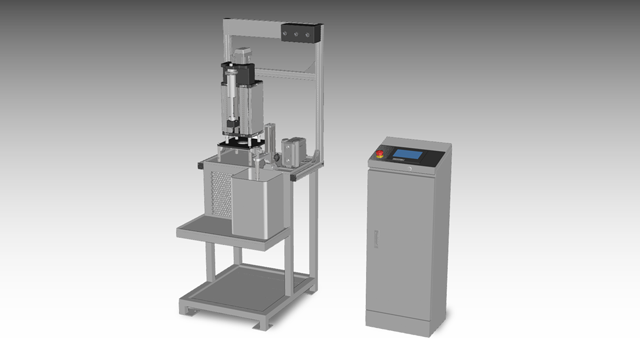

ガン先循環式 シリンジポンプシステム
既存の塗装システムに導入可能
塗装を極めるには塗料の使用量を見直すところにあります。シリンジポンプは、無駄な塗料の消費を抑えるために必要な塗料の量を算出し、必要な分だけ正確に送出するところにあります。
塗装ロボットシステム、スピンドルシステムなどの塗料供給装置として専用に設計されたのが、「シリンジポンプシステム」です。
昨今の塗料の高機能化、高級化、高価格化に伴い1ccも無駄にできない塗装。また、地球環境保全の観点から、産業廃棄物の削減化などに、より多くの塗装生産のシーンで、塗装コストを抑える技術をより多くのユーザーにご案内します。
ガン先循環式 シリンジポンプシステムは
ガン先循環式 シリンジポンプシステムは塗料を先端スプレーガンからリターン可能な回路を持つシステムです。
塗料の無駄な消費を抑え、産廃コストを抑えます。
また、簡単に導入が出来、しかも既存の塗装システムの塗装コストの改善に貢献します。
小型防爆モータを採用したシリンジポンプは、最大8台のスプレーガンまで対応可能です。（オプション）複数ガン装着ロボットや大量生産ロボット、色変えが多いシステムに対応します。
【特徴】
- 塗料をガン先からリターン可能な回路設計
- 無駄な塗料の消費を抑える
- スプレーガンまで正確に塗料を供給
- 専用コントローラーが1cc単位で制御
- 安心、安全 防爆型の塗料供給装置
- 高速洗浄「クイッククリーナー」接続可能（オプション）
- ※リターン式スプレーガンをご用意いただく必要があります。
- ※既存の制御盤へCC-LINKなどで接続可能（オプション）
- ※スコッチガン設置可能（オプション品）
専用コントローラ付属
専用コントローラが付属したシリンジポンプシステムは、コンパクトな設計で、設置も簡単。
また、シリンジポンプはシンプルな構造で、洗浄メンテナンスが楽。シリンダー内部の特殊コーティングが洗浄の威力を発揮します。
- オリジナル防爆モーター内蔵で安心・安全を確保
- 小型モーター採用でコンパクトなシリンジポンプ
- 専用のコントローラで、1cc単位で吐出調整が可能
【ご注意】ガン先循環式シリンジポンプシステムのデザインは変更される場合があります。
作業性向上 クイッククリーナー（オプション）
クイッククリーナーは、高圧縮高圧力洗浄タンクで、塗料回路の塗料ホースやポンプ内部を高速で洗浄します。
色変え、モデル替えにかかる洗浄メンテナンス作業時間を大幅に短縮し作業効率を高めます。
クイッククリーナー
- 塗料回路内の塗料ホースやポンプ内部を高速で洗浄
- 洗浄メンテナンスの時間を大幅に短縮
- 骨材入り塗料や、パール、メタリック塗料などにも適応
- 無駄な塗料の廃棄を無くし産廃コストを大幅圧縮
外形寸法
| 寸法 | W 680 mm × H 1733 mm × D 720 mm |
|---|
| 寸法 |
|---|
データをダウンロードできます
シリンジポンプシステム 導入編 カタログ（シリンジポンプ導入編06-02A見開き 4p_4.pdf：3MB）
主な仕様
ガン先循環式シリンジポンプシステム
| 形式 | SP24EX-100S-1S-GA | |
|---|---|---|
| 駆動方式 | ボールネジ駆動 | |
| シリンジ数 | 1本 | |
| シリンジ容量 | 100cc | |
| シリンジ材質 | SUS304 +特殊コーティング | |
| 駆動モータ | 耐圧防爆型ACサーボモータ 200W | |
| 防爆仕様 | IEC60079-0 総則及びIEC60079-1 耐圧防爆準拠 | （防爆性能：ExdⅡBT4G bx） |
| 吐出範囲 | 30～150cc/min |
オプション・関連製品
CCV 循環式 シリンジポンプシステム
タンクとバルブ間をリターンする回路になります。
ワンカップ式 シリンジポンプシステム
ワンカップシステムとシリンジポンプを一体化。単体供給可能な設計に。
