ボス2000 10型(BOSS 2000 ver.10)

オイルブース用 塗料スラッジ回収システム

オイルブース専用、塗料スラッジ回収装置
ボス2000 10型
ボス2000 10型

1300Gの遠心力を利用し、オイルに捕集された塗料を自動的に回収し遠心分離により塗料スラッジとオイルに分離します。塗料スラッジは固形化して取り出し、きれいなオイルはブースへ戻して再利用します。

機能性やメンテナンス性の機能を高めました。

操作性、メンテナンス性を向上

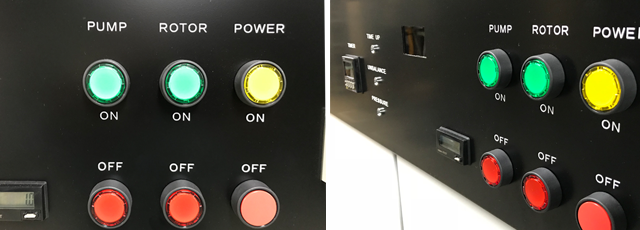

駆動部の電源スイッチパネル他
駆動部の電源スイッチパネル他

● コントロールパネルのデザインも一新。電源スイッチ、ロータースイッチ、ポンプスイッチなど、駆動部の電源スイッチを配置し、操作性、視認性を高めました。

駆動系監視灯、分離タイマーなど
駆動系監視灯、分離タイマーなど

● スラッジ回収装置の処理タイマーを装備。表示や管理に加え、バランス監視灯や圧力監視灯などを追加し、監視系の機能も高めました。

本体とポンプ部を分離

ボス2000-10型図
ボス2000-10型図

● 遠心分離を中心とする本体と、供給、排出駆動部のポンプ装置を分離し、スラッジの取り出し、インナーチューブの交換等のメンテナンス性を高めました。また、遠心分離時におけるクリーンオイルの飛散のメンテナンスも最小限にしています。

ボス2000 設置例

ボス2000 設置例
ボス2000 設置例

オイルブースの横に設置します。

  • オイルブースのタンク部にホースで接続します。
  • 塗料スラッジが混入したオイルを吸い上げ、遠心分離で塗料とオイルとに分離します。
  • 塗料スラッジは固形化し、オイルはブースへ戻します。
  • 産廃量を小さくして産廃コストを大幅に削減します。
  • オイルは顔料分を取り除けば半永久使用可能。腐りません。
  • 水を使用していないので、錆びたりせずに長寿命。

ボス2000 図面

ボス2000 10型 図面
ボス2000 10型 図面

仕様

ボス2000 10型 仕様一覧

遠心力 1300G
塗料回収量 1.2L×6 本 (カップ容量)
処理能力 10 L/min
最大回転数 1,800 rpm
昇降式保護チャンバ ストローク 350mm
主軸モータ 3φ 3.7kW 2p 0〜2,000rpm 全閉型(インバータ制御)
ポンプ
モーノポンプ (インバータ制御)3〜10L/min
圧力 3 kg/cm2
回転数 350 rpm MAX
モータ 3φ AC200V 0.4kW
ロータ アルミ合金製
回収管 アルミ合金製 6 本×φ100×215mm
安全装置 アンバランス検出装置 オイル圧力検出装置 モータ過電流検出装置 ドアロック 電磁ロック方式
付属品 キャップ取り外し用ハンドル 専用オイル受け皿 タグ インナーチューブ
オプション シグナルタワー
