乾燥機 GO-1713 50th(ドライテック)
50周年記念バージョン 標準品 乾燥機 片扉式
塗装乾燥専用 熱風乾燥機 GO-1713SB23
50周年記念モデルです
50周年記念モデルです
片扉式ドライテック 標準品
ちょうどいいサイズの標準乾燥機
片扉タイプ標準乾燥機ドライテック。バッチ式乾燥炉。
サイズ（内寸） W 1,730 mm × D 1,305 mm × H 1,850 mm
片扉式 排熱回収型熱風乾燥機です。
※片扉式=GO型とは、乾燥物の出し入れが片方で、台車などの投入口と取り出し口が同一扉口で行う開き戸を言います。
ドライテック 標準乾燥機 GO-1713SB23

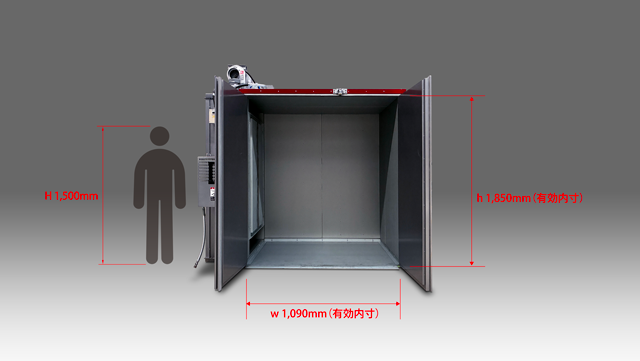

炉内 有効サイズ
- 間口 w 1,730 mm（内寸）
- 高さ h 1,850mm（内寸）

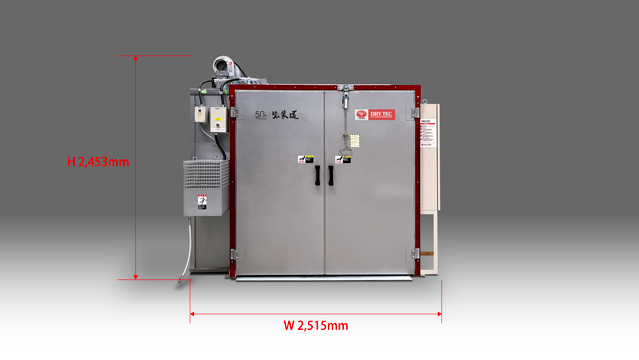

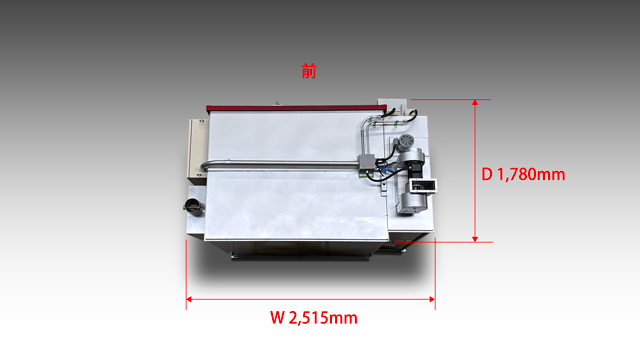

GO-1713 外寸 サイズ
- 幅 W 2,515mm（外寸）
- 奥行 D 1,420mm （外寸）

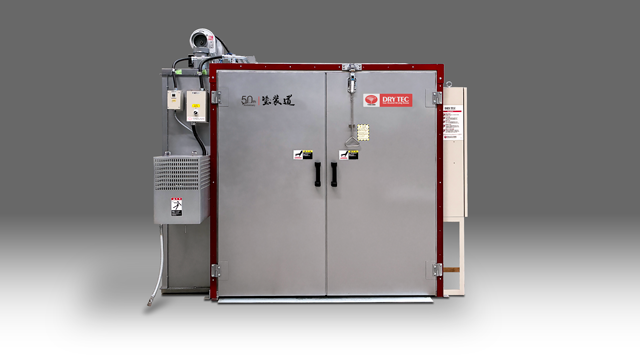

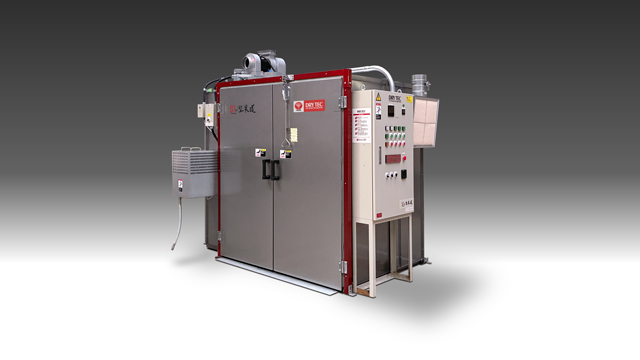

正面 サイズ

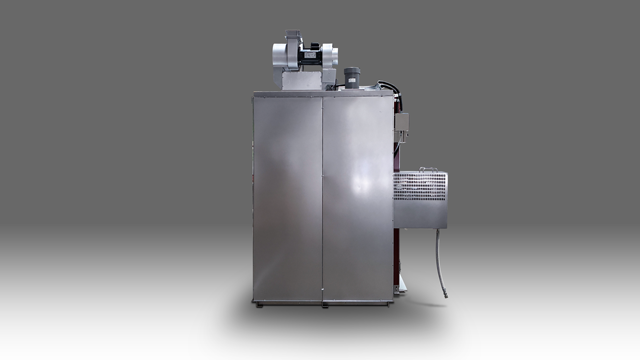

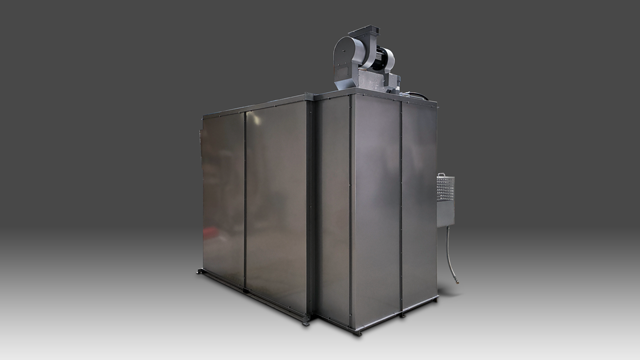

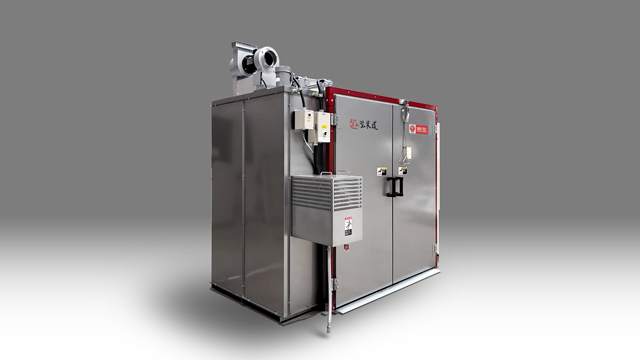

背面

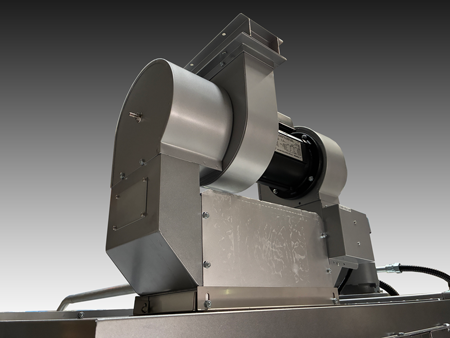

給排気ファンと熱交換器
送排風機ユニット
- 1つのモータで、給気と排気を同時に行う、合理的送排風機ユニット
- 無駄なエネルギー消費を抑えています
炉内入り口 床
出入り口は段差無くしフラットに
台車の出し入れがし易いフラットな炉内出入り口
切替／調整 スイッチ類

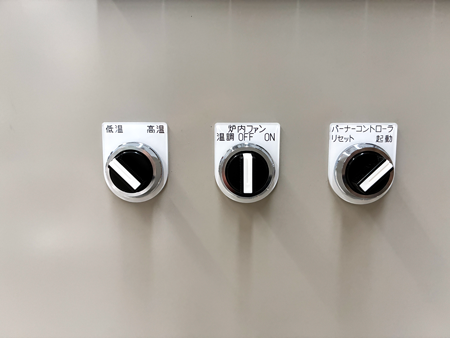

切替スイッチ 左から
・高低温切替え：高温、低温の切替スイッチ
・炉内ファンと温調：炉内ファンのON / OFFと温度連動による炉内ファン制御
・バーナーコントローラー：バーナーコントローラ 起動／リセット切替

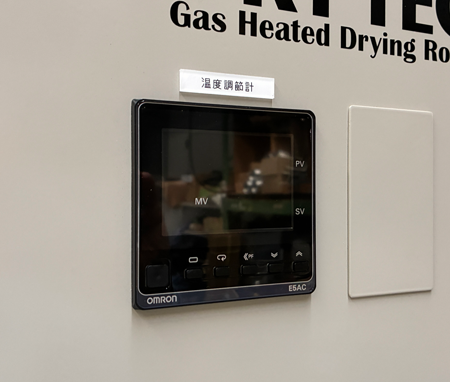

温調計 （温度調節計器）
温度を管理します。
・低温80℃～100℃
・高温100℃～200℃
20～30min/150℃

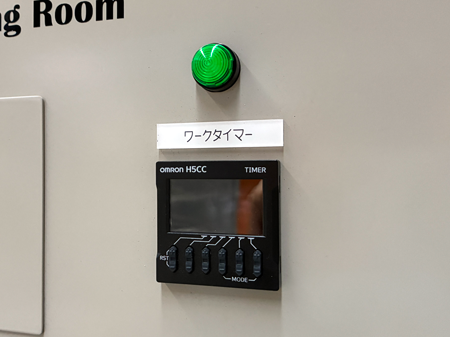

作業タイマー
指定温度上昇後作動します。

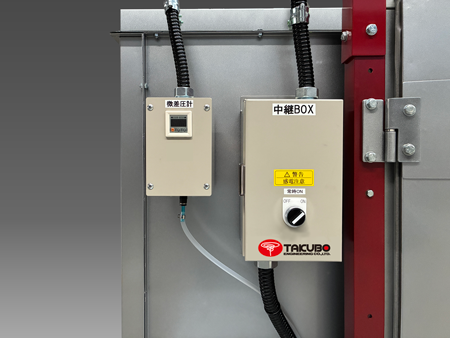

差圧計と中継ボックス

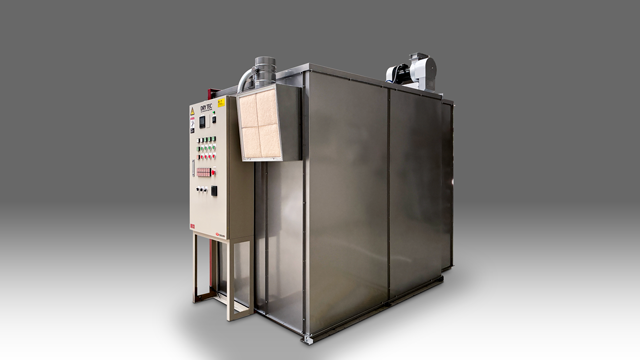

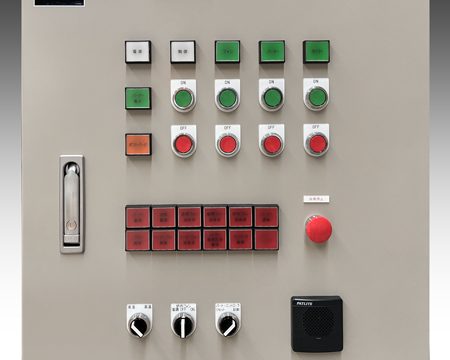

ドライテック 制御盤
ドライテックを制御するパネルです。ドライテックのあらゆる機能を制御します。

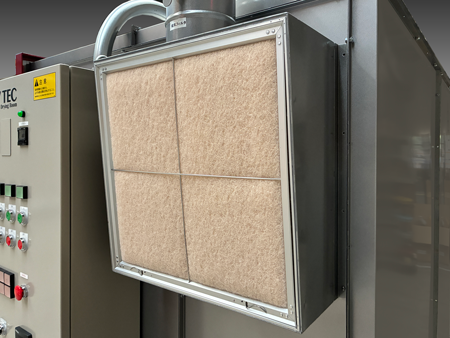

吸気フィルターユニット
燃焼室へ送る空気を浄化します。

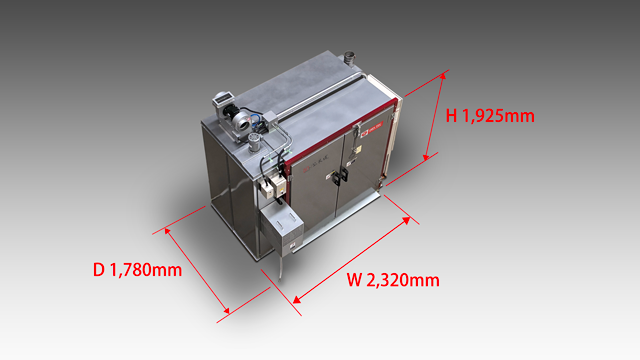

ドライテック GO-1713SB23 サイズ
GO-1713SB23 概略図面
データをダウンロードできます
ドライテック GO-1713SB23 概略図面（GO-1713SB 図面.pdf：2MB）
ドライテック GO-1713SB23 仕様
GO-1713SB23 仕様
| バーナー | 23型 L-2G-23-1V-13A | ターボファン付 スパーク式自動点火式1台 |
|---|---|---|
| 熱交換器 | 4 mm 1台 | |
| 循環ファン | 0.4 kW 1台 | |
| 送排気ファン | 0.25 kW 1台 | |
| 発生熱量 | 低温 100℃＝24,000kcal/h、高温 200℃＝31,200kcal/h | 外気温20℃ |
| 燃料 | 都市ガス 13A 11,000 kcal/m3 （2.2〜2.5kPa） | |
| 電源電圧 | 3φ AC200V 50Hz 0.68kW | |
| 内寸法 | w:1,730mm X d:1,305mm X h:1,850mm | |
| 内外板 | SPC 0.8t 外板メタリックシルバー焼付塗装 | |
| 断熱 | 50t G.W 24kg/m3 | |
| 扉 | 両開き扉 | GO 片扉式 |
| 床板 | 3.2t 鋼板 | 底部断熱有 |
| 温度範囲 | 低温80℃〜100℃、高温100℃〜200℃ | |
| 温度上昇時間 | 20〜30min/150℃ | |
| 温度調節方法 | ON-OFF式 | センサー：K型熱電対 |
| 保安装置 | 火炎監視装置、過熱防止装置、エアーフロースイッチ、バーナー過熱防止装置、モーター過負荷 | |
| 作業タイマー | 最大9999時間 | 指定温度上昇後作動 |
| 保安装置 | 燃焼室内差圧監視、エアーフロースイッチ（炉内給気・バーナー） | |
| オプション | バーナー高温／低温切替式、熱交換器1台（予備品） | |
| バーナーモータ | 0.03kW 1台 | インバータ制御 |
| バーナーエアー調整 | ブロワーダンパー開度：0にて固定 | インバータにて風量制御 |
※
- 仕様・寸法は予告なしに変更する場合があります。最新の情報をお取り寄せください。
