低天井仕様 TB21-23BS(オイルブース)
塗装用オイルブース 特別仕様
塗装用ブース オイルブースの特別仕様。低天井対応のブースです。
スワン・プロ設置用の特別仕様のオイルブースです。
スワン・プロ設置用の特別仕様のオイルブースです。
低天井に対応したオイルブース

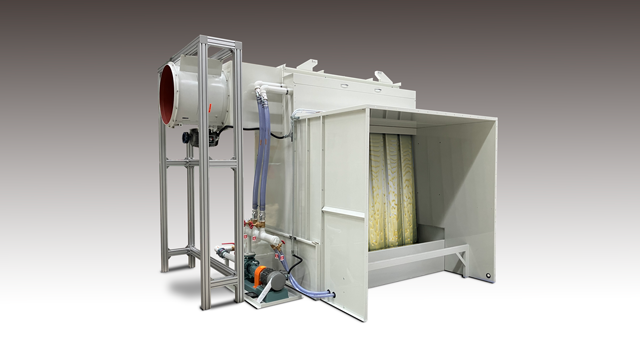

低天井対応のオイルブース TB21-23BS 排気ファンを側面に設計し、低い天井にも設置可能なオイルブースです。
低天井対応 オイルブース TB21-23BS

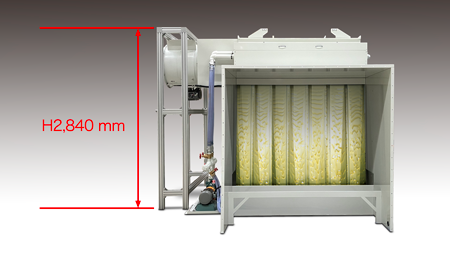

高さ約2,840mm オイルブース

排気ファンをブース横位置に設計することで、低天井の作業場などにオイルブースを設置可能にしています。
排気ファンをオイルブース側面に
標準のオイルブースは、ファンがブースの上に設計されています。やむを得ず天井高が取れない場合用に設計しました。洗浄性能や、騒音レベルに変更はありません。
排気ファンをオイルブース側面に設計
- 天井高約3m位なら設置可能

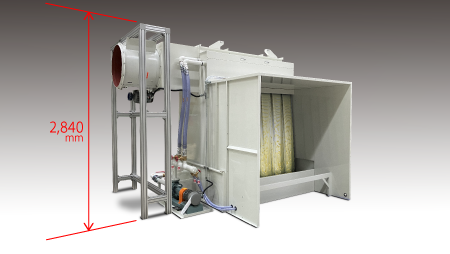

高さ 2,840mm - 狭い作業場への設置が可能
- 静音性能63dbと変わらず
- 約30年の長寿命(塗料スラッジ除去)
- 水洗ブースに比べ錆びにくい

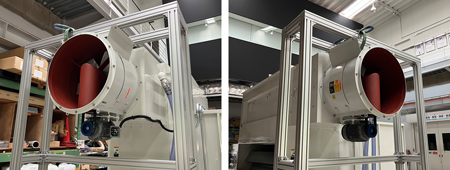

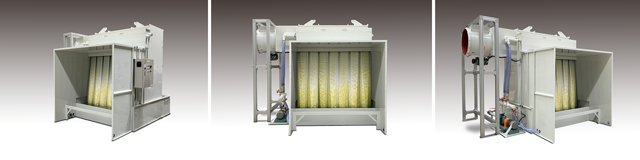

排気ファン 設置画像

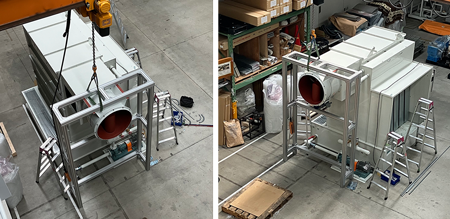

社内 仮組み画像

手吹きブース用も設計可能

TB21-23BSは塗装ロボットスワン用。ブース前に塗装ロボットを設置する様に設計されています。
手吹き用も設計可能です。

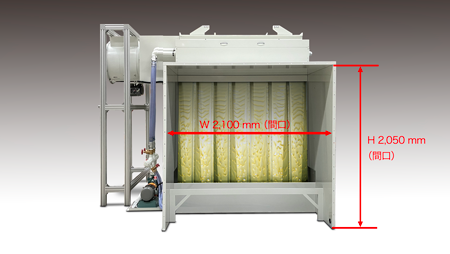

W 2,100mm H 2,050mm

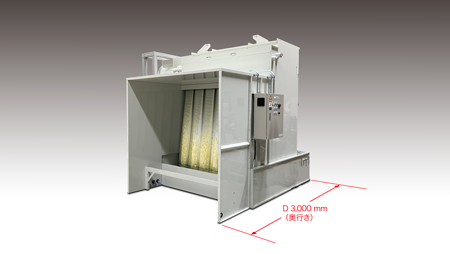

奥行き サイズ

3,000 mm

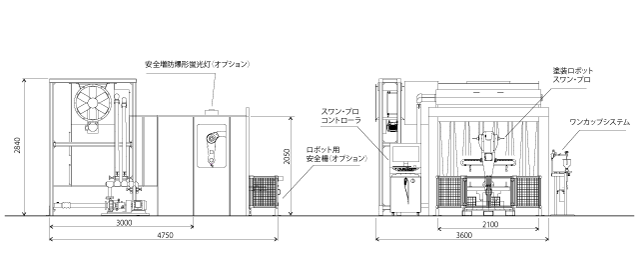

スワンロボット 設置図

- 塗装ロボット スワン・プロを設置した図になります。
- 図はフードがプラスされています
- 詳細はお問合せください
2025.03.28
オイルブース TB21-23BS 後タンク スワンロボット設置仕様
TB21-23BS
排気ファン | VPO7B-5FMアキシャル型 | 274Nm3/min-32mmAq |
---|---|---|
オイルポンプ | 渦巻ポンプ65/50 | FIF-FGO-T型 |
フード開口寸法 | W2,100mm x H1,570mm | |
フード開口面積 | 3,297 m2 | |
ミストキャッチフィルター | 1,000 x 1,000 mm2枚 | アンドレーフィルター 28プリーツ |
ミストキャッチフィルター面積 | 2.0m2 | |
指定オイル | TABO#100・#300 | |
オイル容量 | 930ℓ | |
排気ファンモートル | 安全防爆型3φ | AC200V 50Hz 3.7kW 1台 |
ポンプモートル | 安全防爆型3φ | AC200V 50Hz 2.2kW 1台 |
フード照明 | 安全増防爆蛍光灯 | EFRA-4225S 島田電機 オプション |
フード型式 | BB | |
フード標準制御風速 | 0.5〜0.6m/sec | |
ブースの圧力損失 | 2.100hPa | |
排気ダクトの圧力損失 | 1.520hPa |
