電気式 EOW-1719(ドライテック)
電気式 乾燥機
電気式乾燥機、ドライテックEOシリーズです。
熱源を電気に換えることにより、環境負荷を低減します。
タクボエンジニアリングが誇る塗装用乾燥機です。
熱源を電気に換えることにより、環境負荷を低減します。
タクボエンジニアリングが誇る塗装用乾燥機です。
低温塗装専用乾燥機 ドライテックEOシリーズ

ガス熱風乾燥機ドライテックの熱源を電気に換えた、電気熱風乾燥機ドライテックEOW。
ガスや、重油を使用しない、環境に配慮した電気式乾燥機です。
電気熱風乾燥機 EOシリーズ
変更点はエネルギー源

- ガスから電気へ。
- 熱交換システムや断熱パネル構造など、基本構造はそのまま。
- 燃焼室から発生室に。
- 炉内の均一な温度分布を向上させる循環機能を高めています。
- 炉内はオールSUS仕様(オプション)

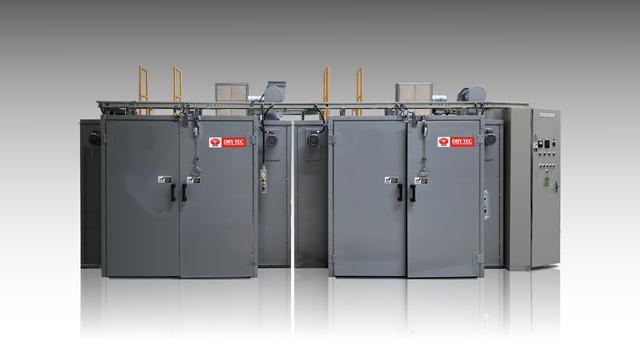

ドライテックEO(イーオー)

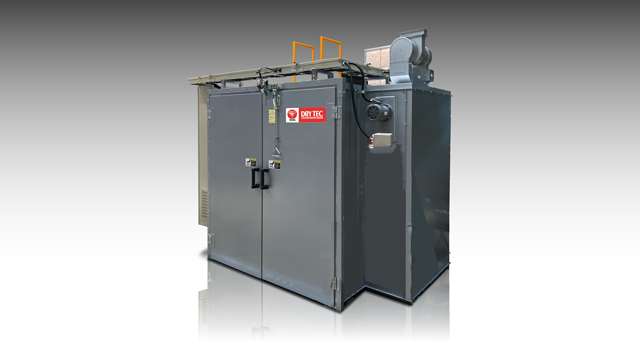

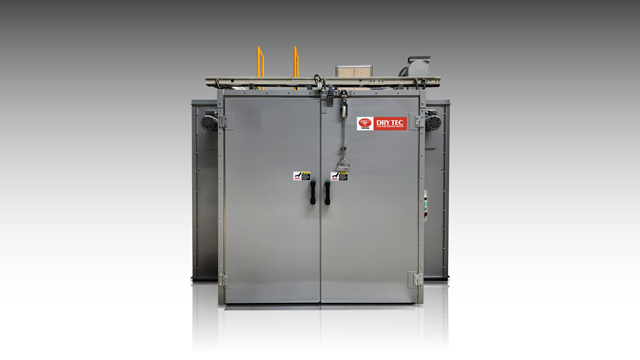

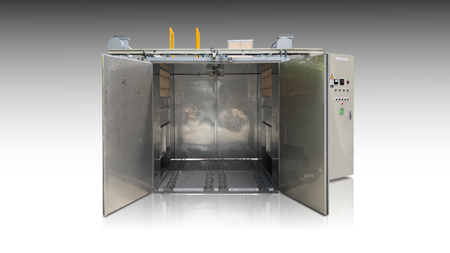

電気式乾燥機 前後扉仕様 EOW-1719

- 主な特徴
- シーズヒーター採用 熱源発生にシーズヒーター採用。発熱するニクロム線を金属パイプで密閉しパイプが放熱
- 熱源は電気 ガスを使用しないので安心。環境にやさしく電気を使用
- 低温乾燥向き 対応乾燥温度 80℃〜90℃
- 水切りアニールなどに 対応塗料は幅広く。水切り乾燥や、樹脂、水系塗料その他の乾燥用として
- 均一な炉内温度 炉内温度の偏りがほとんど無くワークを均一に乾燥。
- 保安装置など各種装備 過熱防止装置、エアーフロースイッチ、モータ過負荷など
- パネル構造 断熱材入りパネル構造で設置が容易。また、移転や拡張性も高い
- ステンレス製 台車ガイド付き床(オプション)

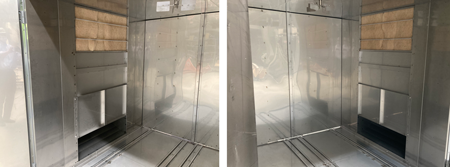

ドライテックEOW 内部 写真 - SUS304鋼板 底部断熱有

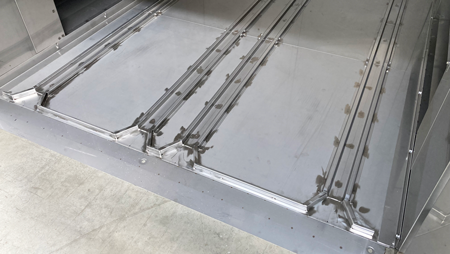

台車ガイド 床板(op) 写真 - 炉内有効サイズ:w:1,730mm x h:1,700mm x d:1,960mm
- 炉内、内板はSUS304
- 外板にはメタリックシルバー焼付塗装
- 水切りアニーリング、樹脂などの低温乾燥として
- 炉内の空気を濾過し熱交換器へ送る排気口
耐熱フィレドンフィルター(写真上部)ドライテックEOW 内部 写真 - 発生室から加温された空気を炉内へ供給する吸気口(写真下部)
- 炉内への熱風の排出量を調整可能なスライド式仕切り板と固定式仕切り板
- 炉内温度は循環ファンにより均一に保ちます

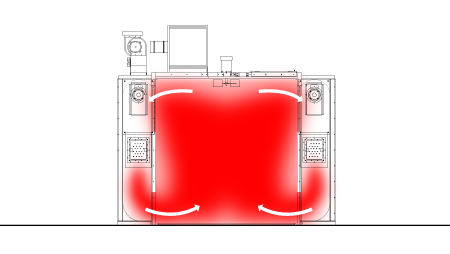

ドライテックEOW 断面図 加温イメージ - 乾燥不良対策
- 使用温度範囲は80℃〜90℃
- ゴミ不良対策

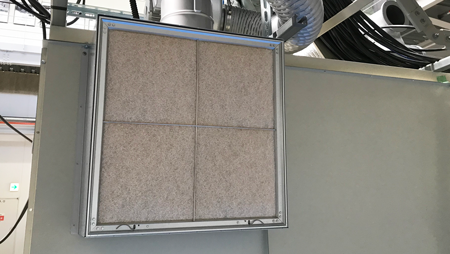

空気を浄化する吸気フィルター - フィルターにてゴミ・塵を除去し綺麗な空気を炉内へ供給します。
ゴミなどを炉内へ持ち込みません。ドライテックEOW 吸気フィルター (実際は天井部設置) - 電気ヒーター:熱風発生器シーズヒータ20kWx2台
- 発生熱量:40kW≒34,400kcal/h
- 電源電圧:3φ AC200V 50Hz
- 内寸法:w:3,500 mm x h:2,000 mm x d:4,500 mm
- 温度範囲:80〜90℃
- 温度昇温時間:10min/100℃
- 価格や詳細は、お問い合わせページよりお問い合わせください。
- 2025.4.21
※その他点オプション設計可能 ※使用温度など設計対応可能


内外鋼板

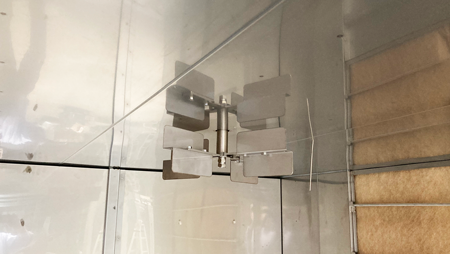

炉内循環ファン

炉内温度を効率よく攪拌
炉内
均一な温度分布
炉内は常にクリーン
ドライテックEOW 前後扉 基本仕様

ドライテックEOW 基本仕様
ドライテック EOW-1719
データをダウンロードできます

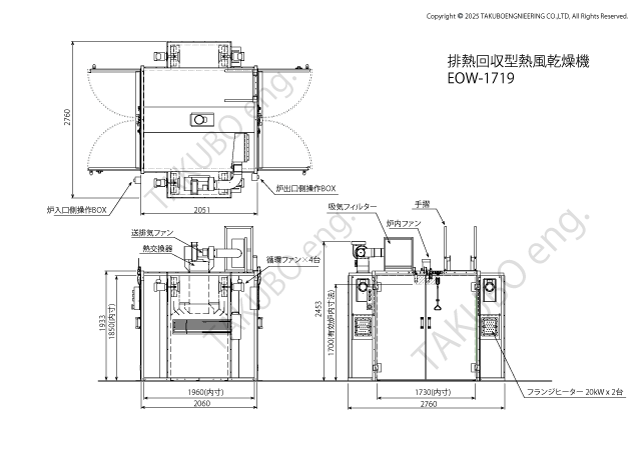

ドライテック EOW-1719 図面(EOW-1719final 図面.pdf:1MB)
ドライテック EOW-1719 仕様
電気ヒーター | シーズヒータ 20kW2台 | |
---|---|---|
熱交換器 | 4mm1台 | |
循環ファン | 0.4kW4台 | |
送排気ファン | 0.25kW1台 | |
発生熱量 | 40kW≒34,400kcal/h | |
電源電圧 | 3φ AC200V 50Hz41.85kW | |
内寸法 | w: 1,730 x h:1,850 x d:1,500mm | |
有効内寸法 | w:1,730 x d:1,960 x h:1,700mm | |
内外板 | 内:板 SUS304 0.8t、外板:SECC 0.8t | メタリックシルバー焼付け塗装 |
扉 | 両開き扉 前後装着 | (ドアロック付) |
使用温度範囲 | 80〜90℃ | |
温度昇温速度 | 10min/100℃ | |
温度調節方法 | ON-OFF式 | (センサー:K型熱電対) |
運転タイマー | 最大9999時間 | (指定温度上昇後作動) |
保安装置 | 過熱防止装置、エアフロースイッチ、モータ過負荷 | |
運転操作 | 遠隔スイッチ | |
メンテナンス用 | 梯子(引掛式) | |
断熱 | 50t G.W 24kg/m3 | |
床板 | 3.0t SUS304鋼板(底部断熱有) | |
集塵フィルター | 耐熱フィレドンフィルター | AI-100W |
※ | 仕様・寸法等は予告無しに変更することがあります。 |
