オイルブース^®(OIL BOOTH)

長寿命　低騒音設計　オイルを使用した塗装専用ブース

洗浄液にオイルを使用した、塗装専用ブース。低騒音、長寿命設計。
洗浄オイルは半永久的に使用可能。

長持ち塗装ブース。オイルも腐敗なしで長持ち。静かでブース前で会話も可能。

　洗浄液にオイルを使用した塗装用ブース　オイルブース。　ブース前で会話ができるほど、低騒音設計でしかも、作業者も安全。つかれません。　水洗ブースと違い排水処理設備が不要。定期的に塗料スラッジを取り除くだけで、オイルは半永久的に使用可能。　日本初の塗装用オイルブースはタクボエンジニアリングの設備です。

ラインナップ

オイルブース^{塗装用ブース}

オイルを使った経済的なミスト吸引ブース

　水洗ブースでは実現不可能だった業務環境、公害、品質など、現場のさまざまな問題をクリアするオイルを使った塗装ブースです。　除塵効率95％、そしてブース前で会話や打ち合わせができる63dbという低騒音設計。　開口部の全面でエアを吸い込むため気流が乱流せずオーバースプレーミストの再付着を防ぎ、塗料不良の発生率を大幅に減少させます。　また、オイルがオーバースプレーを捕集し、ブースから跳ね返るミストもないので、作業環境をクリーンに保ちます。
標準品　TB36-23B^{オイルブース}

塗装用オイルブースの標準品例

　塗装用　オイルブースは、様々な塗装ワークやワークサイズ、作業性等に合わせて柔軟に対応します。
塗装ロボットのオーバースプレー捕集用としてまた、スプレーマンの手吹き用として使用可能です。
低天井仕様 TB12-17BS^{オイルブース}

塗装用オイルブースの特注品例

　塗装室または、工場の天井が低い場合用に設計された、小型オイルブース。ブース前には、ソフトボーイ・プロなど、塗装ロボット接続可能にしています。軸流ファンを後部側面に取り付け天井高制限2400mm以下に収めています。
手吹き用 TB36-23BS^{オイルブース}

塗装用オイルブースの手吹き仕様例

　手吹き仕様のオイルブース。仕切板を設け作業性を高めています。また、静音性が高いため、スプレーマンがストレスなく作業ができる程の高い作業環境性能。
手吹き仕様 TB42-20B^{オイルブース}

塗装用オイルブースの手吹き仕様例

　手吹き用オイルブースです。2人のスプレーマンに対応したブース。低騒音で長寿命、洗浄液にオイルを使用し、しかも環境に優しいブースです。

塗装ブースとは

　塗装生産における塗装作業時に、必ずオーバースプレー（被塗装物・ワークに塗着しない塗料）が発生します。このオーバースプレーミスト（無駄な塗料）を捕獲／排気するための設備を設置しなければいけません。このオーバースプレー捕集機能を有した装置／設備を塗装ブースと言います。
　種類は大まかに3種類。フィルターブース、水洗（ポンプ／ポンプレス）ブース、オイルブースがあります。用途は、塗料や、塗料生産の量、コストに応じて使い分けます。

塗装ブースの種類

　大まかに3種類が使用されています。使用用途や、コストに合わせて使い分けをします。

塗装ブースの主な特徴

　フィルターブース：テスト塗りや至極少量の塗装作業などに。安価。手軽。
　水洗ブース：洗浄液に水を使用。比較的安価。高い吸い上げ効果を出すため高い騒音。錆びる。中寿命。
　オイルブース：洗浄液にオイルを使用。スプレーを平行移動させオイルのカーテンで捕集。ブース前で会話が可能な低騒音。長寿命。高価。

日本初。オイルブースはタクボエンジニアリングから。

水からオイルへ。　オイルを使用した塗装ブース

高い安全性。

　「オイルは燃える？」「建屋が燃えてもオイルは残る！」
オイルブースで使用する洗浄液「TABOOIL/ターボオイル」の引火点は約200°〜250°以上。難燃性の為安心して作業が行えます。

半永久使用可能だから経済的

●「TABOOIL/ターボオイル」オイルブースに使用するターボオイルは腐りません。また、オイルに捕集された塗料スラッジは、定期的に取り出すだけ。

●塗料スラッジ回収装置「BOSS2000/ボス2000」（オプション）を接続することで、半自動的にオイルとスラッジを分離し、塗料スラッジの要領を小さくして取り出し可能にします。

さらに、産業廃棄物費用などの産廃コストも大幅に削減します。

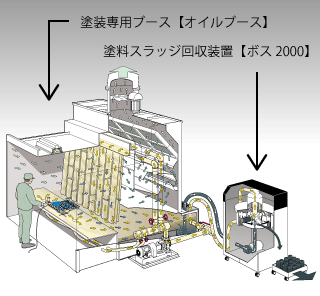

塗料スラッジ回収システム

　オイルブースのオイルに捕集されたオーバースプレーミスト／塗料は、ポンプによりスラッジ回収装置ボス2000に送られ、1600Gの遠心分離により塗料とオイルとに分離されます。そして、塗料スラッジは小さく固形化し、スラッジを取り除いたオイルは、オイルブースへ戻され再利用されます。

約63dbの低騒音設計　作業に優しいオイルブース

会話が可能な静かさ　静かな塗装ブース

　オイルブースは、約63dbの低騒音設計。ノーポンプブースは約90dbの約2/3。水洗ブースに比べ大幅に騒音を下げます。

ブース前で会話ができしかも、作業者に負担をかけません。また、作業中の指導や指示、説明等もオイルブースの前なら簡単。さらに、工場内も静かになります。

オイルのカーテンがオーバースプレーミストを捕集

エリミネーターによる通過したミストの除去

約30年の長寿命　オイルブース

オイルだから長持ちな塗装ブース

　水と油の関係。錆びないからこその長寿命ブース。スラッジ回収、フィルター交換、定期メンテナンスで、約30年以上までお使いいただけます。燃え難い、そして錆びない。静かな長寿命ブースです。オイルだからこそ実現しました。

ミスト捕集の原理　　品質を守る　気流の平行移動

気流の乱流を起こしません。

　オイルブースは、オーバースプレーを平行移動で捕集します。一方水洗ブースは下部の吸い込み口にて、水の渦を発生させてオーバースプレーを捕集するので、乱流が発生し塗装不良の原因になります。
　ブースの面で捕集するオイルブースに対して、水の渦で捕集する水洗ブースは、約90dBの水流音が発生し、作業者のストレスや塗装環境に影響を及ぼします。

オーバースプレーを衝突させてミストを除去するバッフル板構造

　面でミストを捕集するオイルブースは、手前のバッフル板全面にオイルのカーテンを張ります。オイルを流すことで、オーバースプレーミストを衝突させてオイルがミストを捕集します。オイルが塗料を抱きかかえるようにキャッチします。気流の乱流も起きない為、不良の発生源の一つ、跳ね返りによる不良、塗料の再付着などを無くします。
