ドライテック 特注品 前後扉式乾燥機 GOW-2019S(DRY TEC)

間接加熱方式 排熱回収型 熱風乾燥機

ドライテック 中型乾燥機
小物〜中物、大物ワークなど様々な大きさのワークの乾燥に対応。
生産性を向上させる前後扉式の熱風乾燥機です。

ドライテック 前後・両扉式 中型乾燥機 バッチ生産対応

ドライテック  前後扉式 中型乾燥機 GOW-2019S
ドライテック 前後扉式 中型乾燥機 GOW-2019S

塗装専用乾燥機 特注品 前後扉式ドライテック バッチ生産対応乾燥炉。
サイズ(内寸)は、W 2,000 mm × D 1,960 mm × H 2,065 mm
両扉式は通過型設計。クリーンルーム(塗装)から乾燥、そして焼き上がりは準備室から取り出せ、作業効率を高めています。小物から中物、大物サイズなど様々な大きさのワークに対応可能な塗装専用乾燥機です。

ドライテック 前後扉式 中型乾燥機 GOW-2019S

ドライテック 前後扉式 中型乾燥機 GOW-2019S 設置例
ドライテック 前後扉式 中型乾燥機 GOW-2019S 設置例
  • 前後扉式の通過式中型乾燥機は炉内容積8.0m3を確保し、ワークサイズを選びません。
  • (80〜100℃)低温度乾燥に対応しています。
  • 弊社独自の熱交換式システムにより、炉内の温度一定化と省エネを実現しています。

特徴

作業効率向上 前後扉式

作業効率向上 前後扉式
作業効率向上 前後扉式

片扉式に比べ通過式は、塗装室から乾燥、準備室へ生産作業を効率的に高めることができます。ドライテック前後扉式は、クリーンルーム内に設置可能な為、クリーンルーム内で塗装後のワークをドライテックで乾燥し、準備室から乾燥後のワークを取り出し可能にします。作業効率、生産性、ゴミ不良対策などに効果的です。

炉内 フル活用

炉内サイズ(内寸)
炉内サイズ(内寸)

塗装・乾燥・搬入出管理など、生産作業が一方通行で効率よく行えます。
サイズ(内寸)は、W 2,000 mm × D 1,960 mm × H 2,065 mm
燃焼室が間接式になっているため、炉内を無駄なくフル活用可能です。又、搬入搬出時の運搬も底板厚3.2mmで台車の出し入れがスムーズに行えます。

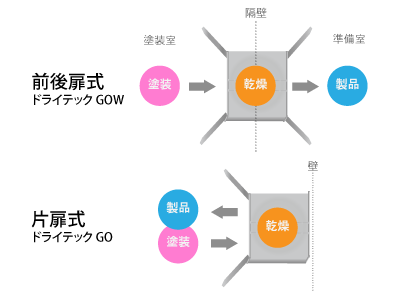

GOとGOWシリーズの違い

前後扉式(GOW)と型扉式(GO)の違い ドライテック
前後扉式(GOW)と型扉式(GO)の違い ドライテック

GOWシリーズは従来のGOシリーズに比べ、前後両扉式になっている為クリーンルームと搬出準備室の間に組み込む事が可能になります。又、通過式なので搬入搬出時の入出口が一列化し、作業ラインがスムーズになり、作業効率・生産性を上げる事が可能になります。

サイズ及び図面

寸法:内・外寸

寸法 W 2000 mm × D 1960 mm × H 2065 mm
ドライテック GOW-2019S図面
ドライテック GOW-2019S図面

ドライテック 特注品 前後扉式乾燥機 GOW-2019S

バーナー 16型 スパーク式自動点火 1台
熱交換器 4mm 1台
循環ファン 0.4kW 1台
送排気ファン 0.25kW 1台
発生熱量 18,000 kcal/h x 1
燃料 天然ガス 11,000 kcal/m3 LPG 24.000 kcal/m3
電源電圧 3∅ AC200V 50/60Hz 0.65 kW
内寸法 W:2,000mm x D:1,960mm x H:2,065mm
内外板 SPC 0.8t(外板メタリックシルバー焼付塗装)
断熱 50t G.W 24kg/m3
両側開閉型 前後装着
床板 3.2t 鋼板(底部断熱有)
温度範囲 80~100℃
温度上昇時間 20min/80℃
温度調節方法 ON-OFF式(センサー:K型熱電対)
保安装置 火炎監視装置、過熱防止装置、エアーフロースイッチ、バーナー過熱防止装置、モーター過負荷

メーカー参考価格

GOW-2019S 〈参考価格〉 JP¥5,700,000 (税別)※ご注意 設置工事費、運送費などは含まれておりません。
ご購入の際は詳細をお打ち合わせの上見積書をご依頼ください。
