넘버 플레이트 도장 시스템(LICENSER)
넘버 플레이트 콤팩트 자동 도장 시스템
알루미늄 제 넘버 플레이트 / 라이센스 플레이트을 회전 도장으로 생산하는 자동 도장 시스템입니다.
넘버 플레이트용 자동 도장 시스템
컴팩트한 도장 설비
자동차용 넘버 플레이트을 'R의 기술'에 의한 회전 도장 방식으로 자동 도장하는 시스템입니다.
회전 지그에 넘버 플레이트을 4장 배치. 제진제전 부스, 에어제터 자동 타입통과식을 통과하여, 도장 부스로 반송됩니다. 회전 도장 후, 컨베이어 라인에 의해 건조 부스에서 건조시킵니다.
넘버 플레이트을 최소 공간에서 자동도장 생산하는 콤팩트한 도장 라인입니다.
※건조로의 사진은 할애합니다.
도장 부스
직교 2축형 자동 도장 시스템은 스프레이 건 1대를 장착하고,워크/ 지그를 정역회전시켜 도장합니다. 도장 시간은 약 60초.4장의 넘버 플레이트을 약 1분에 도장합니다. (막두께나 도료의 특성등에 따라 변화합니다.)
제진제전부스
제전이오나이저가 달린 에어 건과 회전 브러시로 도장의 전처리를 합니다.
제진제전
회전기구가 있은 컨베이어 라인에서 제진제전 부스, 에어제터 자동식통화형이 통과하는 워크/ 지그를 제진제전합니다.
회전기구 부착 반송 장치
택트이송되는 컨베이어 라인의 도장 부스에는,정역회전 기구가 설계되어 있어,도막의 균일화를 가능하게 합니다.
도장 데모
2축의 직행축 장치와 스카치 건에 의한 회전 도장으로 품질을 높입니다. R의 기술은 티칭과 스프레이 건의 조건 설정이 간단. 수치 입력이 가장 좋은 막두께로 품질도막을 재현합니다.
필터 부스
도료사용량이나 생산량에 따라 가장 좋은 부스를 설계하고 있습니다. 플리츠식 크래프트 필터 앞에 롤식고밀도 부직포를 설치, 감아두는 롤 필터로 오버 스프레이를
도료 공급 시스템
도료 공급 장치는 타쿠보엔지니어링 _ 오리지널 도장 전용 시린지 펌프 시스템을 채용. 최적의 도장 사용량으로 도장을 할 수 있습니다.
원컵 시스템／One Cup System
도료 공급 시스템을 원컵 시스템으로 설계.시린지 펌프와 컵식 도료 충전 방식이 합체된 원컵 시스템.필요한 도료를 필요한 만큼 도료 세팅.낭비되는 도료를 사용하지 않습니다. 또한 세팅이나 믹싱, 세정이 매우 간단하여 세팅 작업의 부담을 줄일 수 있습니다.
천장급기 필터 도장 부스
도장 부스 천장 전면식급기 필터를 채용. 정화된 공기의 난류를 방지하여 도장에 영향을 주지 않은 기류를 만듭니다.
회전지그
워크는 평면식. 회전 도장으로 가장 어려운 중심부의 막 두께 조정.R의 기술은 휴대전화의 도장으로 기른 도장 기술에 의해 티칭이 간단.스프레이 건, 도장 장치,시린지 펌프, 제어 시스템의 고도의 연계에 의해, 넘버 플레이트 4장을 배치하고,막 두께의 균일화를 가능하게 하는 평면 회전 도장을 실현하고 있습니다.
워크 설치예 회전지그
회전 지그에 넘버 플레이트을 최대 4장 붙이고, 지그마다 회전시켜 도장합니다.
넘버 플레이트 자동 도장 시스템 【LICENSER】
배치식 넘버 플레이트 도장 시스템 (참조)
사람이 워크의 핸들링을 담당하는 배치식 넘버 플레이트 도장 시스템입니다.

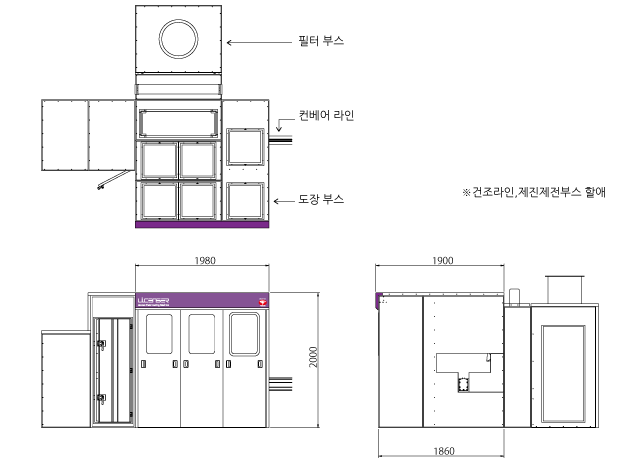

참고 그림
넘버 플레이트 자동 도장 시스템
자동차용 넘버 플레이트 도장 장치 참고사양
| 워크치수 | 소형 ~ 대형 번호 | 125x230x2 |
|---|---|---|
| 워크간격 | 91,4mm | |
| 제품설치 개수 | 4pcs/지그 | 700φ |
| 도장방식 | 직교 2축형 도장 로봇 | |
| 도장시간 | 60min/사이클 타임 +제진제전시간 | |
| 건조시간 | 110〜120℃ 10min | |
| Gun 수 | 1 | |
| 대응도료 | 2액 우레탄 도료 (클리어) | |
| 사이클 타임 | 60min | |
| 처리단위 | 1지그 | |
| 생산량 | 60지그 / 시간 | 240pcs/시간 |
