손 도장용 TB42-20B(OILBOOTH)
도장용 OILBOOTH의 손 도장용 예
저소음으로 장수명. 친환경적인 도장 전용 손 도장용 부스
손 도장용 OILBOOTH입니다. 2명의 스프레이 맨에게 대응한 부스. 저소음으로 장수명, 세정 액에 오일을 사용하고 게다가 친환경적인 부스입니다.
특징
2인분의 손 도장 스프레이 스페이스를 가지는 손 도장용 OILBOOTH. 저소음설계로 부스앞에서 대화가 가능한 조용한 부스입니다. 전면세로 배플2층 구조로 배플판에 흐르는 오일이 오버 스푸레이 미스트를 캐치.

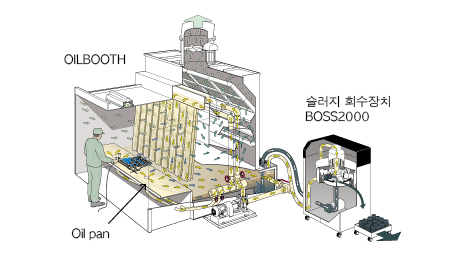

【OILBOOTH 독자의 미스트 캐치 구조】
● OILBOOTH는 오버 스프레이를 전면으로 빨아 들이는 설계. 한군데에서 집중적으로 빨아 들일것은 없습니다. 오일이 흐르는 배플판이 오버 스프레이 미스트를 포집해 제거. 더욱 eliminator에서 충돌 제거시켜 최종적으로 필터로 제거합니다.
【환경성능 높은 수준 OILBOOTH】
● Oil pan을 마련하는것으로 바닥이 오버 스프레이나 도료의 흐름으로 오염될것은 없습니다.
● 옵션의 슬러지 회수장치 보스2000을 접속하는것으로 슬러지 회수를 반자동으로 슬러지의 체적을 작게 해서 취득 가능. 산업폐기물의 처리 비용을 대폭으로 개선합니다.
【스프레이 맨의 작업 환경개선】
● 전면 빨아 들이기형 OILBOOTH는 68db의 저소음설계로 작업 환경이 양호. 부스앞에서도 대화를 할수 있어 작업자의 부담을 끼치지 않습니다.
● 클린 룸내 설치 가능.
【워크에 맞춰서 설계 자재】
● OILBOOTH는 모든 워크의 도장에 대응가능합니다. 게다가 도료를 선택하지 않습니다.
● 파라볼라안테나나 자동차 바디 등 대형 워크의 도장에는 피트와 접속하고 아래당김 부스 등에의 커스터마이즈가 가능합니다. OILBOOTH의 성능을 손상하지 않고 작업 환경개선과 고품질생산이 실현합니다.
※옵션
급기장치
슬러지 회수 장치 보스2000
OILBOOTH 손 도장용 TB42-20B도면
OILBOOTH 손 도장용 TB42-20B사양
| 배기 팬 | VP08B 5F 아키샬형、성능・330Nm3/min 26mmH2O | |
|---|---|---|
| 후드 개구 사이즈 | W 4,200mm x H 2,000mm | |
| 후드 개구 면적 | 8.400 m2 | |
| 미스트 캐치 필터 | 안드레 필트1, 000mm x 1, 000mm (28플리츠) 4장 | |
| 미스트 캐치 필터 면적 | 4.0 m2 | |
| 지정 오일 | TAB0#100・TAB0#300 | |
| 오일 용량 | 1,860 L | |
| 배기 팬 모터 | 안전방폭형 3∅ AC200V 60Hz 3.7kW 1대 | |
| 펌프 모터 | 안전방폭형 3∅ AC200V 60Hz 2.2kW 2대 | |
| 후드 조명 | 안전방폭형 1∅ AC220V 60Hz 40W x 2등 3대 | |
| 급기장치 | 옵션 | |
| 후드 형식 | BB | |
| 푸드 표준 제어 풍속 | 0.5〜0.6m/sec | |
| 부스의 압력손실 | 1.32 hpa | |
| 배기덕트의 압력손실 | 2.81 hpa |
