HOSELESS ROBOT／호스리스 건 2018
도료호스 없는 도장 로봇 시스템 개발
호스리스 도장 로봇 시스템 2018 개발품
도료＆스프레부와 로봇을 분리해서, 도료호스를 없앤 도장 로봇 시스템입니다. 도료호스를 없애고, 필요없는 도료의 사용량을 극한까지 줄이고, 회전도장 R의 기술에 의해 고품질, 저비용 도장을 실현하는 도장 로봇 시스템입니다. (고기능 도료전 2018 출시개발품 日本国内)
호스리스 로봇시스템 개발의 흐름
호스리스 로봇 시스템 2006
2006년사텍 페인트쇼에 출전（日本） 도료호스를 어떻게 짧게 하는가, 접식 휴대전화부품의 회전 도장용으로 개발
실린지 건
실린지펌프와 스프레건을 합체시켜 도료호스를 없앴습니다. 로봇암의 끝에 실린지 건을 장착.
호스리스 로봇시스템 2010
2010년 실린지펌프 유닛을 자동건에 연결시킨 초대 호스리스 건 개발 시바우라기계 (주) 솔루션페어에서 발표전시
실린지 건2 호스리스
실린지 건2는, 에어슈터 등을 이용해서, 도료실에서 도료를 충전하고 반송. 로봇암에 장전됩니다.
호스리스 로봇 시스템 2018
2018년 도료탱크를 파우치 용기에. 수압으로 토출, 자동건측에 무화압, 패턴압(공기)을 가하는 구조를 개발 호스리스 건을 스완 로봇에 도킹 시키는 호스리스 도장로봇 시스템을 개발 고기능 도료전 2018에 출전전시
호스리스 건
도료탱크부를 파우치 용기로 교체함으로써 핸들링성능을 높였습니다. 기존의 호스리스 건을 보다 경량화. 그리고 도료를 충전하는 구조도 개발. 충전부터 도장, 반송, 세정까지 자동화
호스리스 로봇 2018의 특징
개발목적
도료의 폐기로스를 줄이고 고효율의 로봇에 의한 도장시스템. ・도료호스에 남은 미사용의 잔폐기로스를 없애고, 또한 색 바꾸기나 교체의 시간단축, 작업 효율향상. ・산업 폐기물처리 도장기술처리 비용개선 ・지구환경보전 ・그리고 도장생산이익의 적정화
특징
- 신개발 호스리스 건을 사용한 도장 시스템
- 호스리스 건과 개량형 스완을 조합한 도장 로봇시스템
- 호스리스 건의 도료충전, 반송, 세정을 시스템화

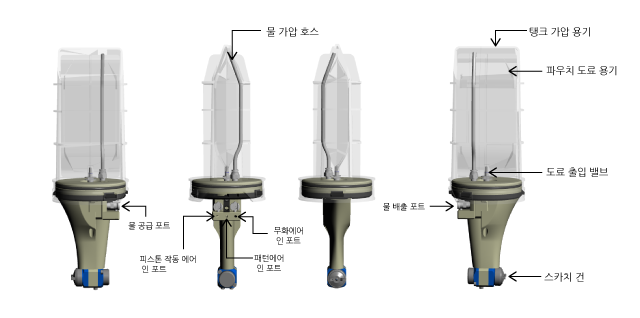

호스리스 건의 구조

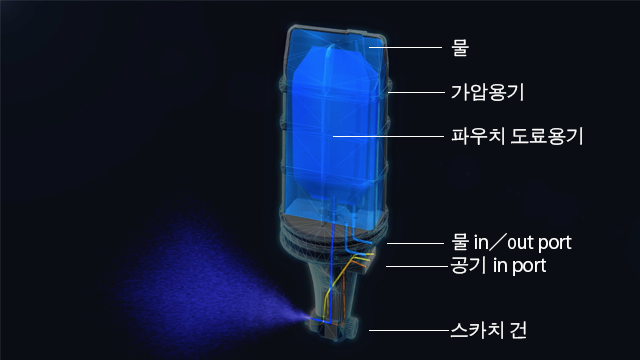

도료호스를 없애기 위해 개발된 스프레 건으로, 도료탱크와 스프레 건이 일체화되고, 도장 가능한 기구를 설계한 스프레 건입니다. 파우치 용기를 도료용 용기로 개량하고, 내압용기안에 수납 밀폐. 탱크 안쪽에 수압을 가해, 파우치 도료용기에 압력이 가해져 도료가 토출 되는 구조입니다.
도장 시스템 호스리스 건과 스완 로봇
호스리스 건은 반송장치를 경유해서 부스천장에서 건체인지를 실시합니다. 색이나 작업교체가 빠르게 행해지고, 도료호스를 없애는 것으로 쓸데없는 도료 로스를 극한까지 줄일 수 있습니다.
호스리스 건대응특별사양의 스완 로봇이 호스리스 건으로 교환됩니다.
에어호스, 수압호스 등 분리가능.5개의 포트가 탈착 가능한 구조입니다.
스완 로봇에 도킹한 호스리스 건은 "R의 기술"회전도장을 실행합니다. 박막다중 고품질 도장생산을 실현.
스완 로봇의 티칭방법이나 조건설정은, 종래대로 변경되지 않습니다. SWANIST로 데이터를 만듭니다.
도료충전 세정 시스템
호스리스 건의 도료의 충전이나 세정도 시스템화하고 있습니다. 도료가 들어간 파우치 도료용기를 세팅하는 것만으로, 호스리스 건에 충전됩니다. 또, 스카치건의 세정도 가능합니다.
도료 용제가 흩날리지 않고 시스템화 되어 있습니다. 도료는 침강을 방지하기 위해서 항상 파우치 도료용기에 미회전, 미진동을 주고 있습니다. 세정용제 회수도 시스템안에 설계.
색상을 보다 쉽게 바꿀 수 있습니다. 쓸데없는 도료 로스를 없애고 콤팩트하게 도료를 핸들링합니다. 작업시간도 크게 삭감되고, 도장생산을 중단하지 않고 할 수 있습니다. 그리고 작업자의 부담도 경감합니다.

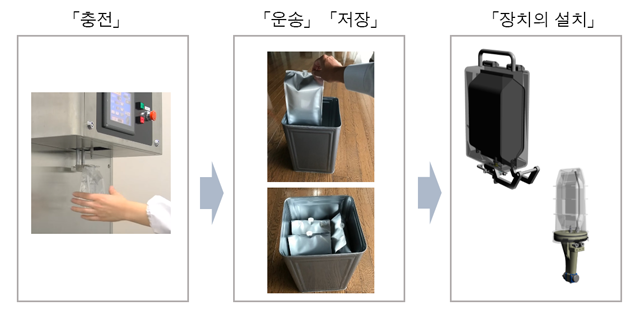

도료의 운반구상
도료용기를 파우치 도료용기로 바꾸는 것으로 주변이 심플하고 컴팩트하게 됩니다.
- 파우치 도료용기의 충전도 심플. 필요 최소한의 도료를 충전.
- 운반은 통캔 등의 금속용기에 투입해 운반. (위험물 수송 소방법) 보관도 필요 최소한으로 간단.
- 전용 카트리지에 넣어서 원컵 시스템이나 자동충전장치에

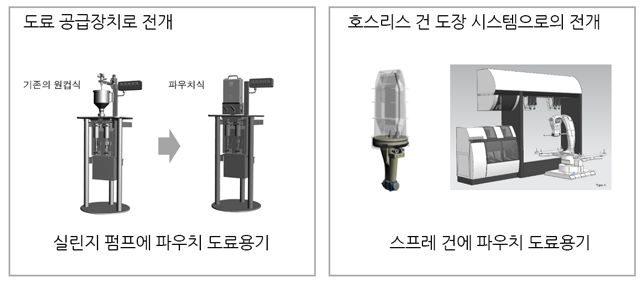

파우치 도료 용기의 전개 원컵 시스템과 호스리스 건
원컵 시스템과 도장 로봇 시스템의 도료충전 전용장치에
- 파우치 도료용기에 충전된 도료는 원컵 시스템 등의 도료공급장치로
- 도장 로봇 시스템의 도료 충전장치로
호스리스 도장시스템
호스리스 로봇은 개발품입니다.
- 호스리스 로봇은 2018년의 고기능 도료전에서 프로토타입으로 출전 발표되었습니다.
- 호스리스 로봇은 개발품이며 비매품입니다.
- 검토하실 분은 타쿠보 웹 문의 페이지에서 문의해주세요.
