Gear Pump 시스템(Gear Pump)
로봇측에서 제어 가능한 기어펌프 방식의 도료정량 공급시스템
고점도 도료 등을 사용하는 도장의 로스코스트를 삭감합니다.
고점도 도료 등을 사용하는 도장의 로스코스트를 삭감합니다.
고점도 도료를 정량공급하는 펌프 시스템
기어펌프 시스템은 기어의 회전수에 비례하여 송출하는 용적식 공급 방식입니다.고점도 도료를 압송하는 경우, 에어 압력으로는 정량적이고 정밀하게 공급할 수 없습니다.기어가 가진 안정적인 회전수와 파워를 이용하여 일정량의 도료를 정확하게 안정적으로 로봇에 공급하고, 도료의 불필요한 소비를 없애고, 목표막후의 도장을 저코스트로 실현합니다.
고점도 도료 정량공급장치
기어펌프 시스템
기어펌프 시스템이란
기어의 스프로킷에 도료를 충전시켜 기어의 회전제어에 의해 정확하게 도료를 공급하는 시스템입니다.
기어펌프까지의 압송펌프는 다이어프램펌프를 사용합니다.
리턴밸브 등은 통상의 도료회로와 마찬가지로 설계.
스프레이 건은 스카치 건시리즈보다 마무리의 목적에 따라 도료에 적응하는 자동건을 설정합니다.
도료의 점도에 따른 사용방법
- 고점도 도료의 경우는 기어펌프 시스템
- 저점도 도료의 경우는 실린지펌프 시스템
고점도 도료를 정확하게 공급
기어 펌프는 기어스프로킷의 회전수를 조절하여 고점도의 도료를 안정적이며 정확하게 정량 공급합니다.
기어 펌프의 특징
고점도 도료의 정량 공급에 최적.
통상의 압송방식으로는 보충할 수 없은 고점도의 도료를,토크기어 방식에 의해 도료 공급을 실현합니다.
도료준비실에 있은 기어 펌프에서 로봇 스프레이건에 이르기까지,맥동이 없고 안정적으로 장시간 정량공급 가능합니다.
맥동이 없고 장시간 정량공급 가능.
- 맥동이 없이 정량공급 가능
- 장시간 안정공급
- 도장얼룩,도막불량이 적음
건의 토출량 컨트롤을 정확하게 제어가능.
로봇 컨트롤러의 제어를 정확하게 반영
고압세정
퀵 클리너를 이용한 고압세정으로 펌프 내부 및 호스 내부를 빠르게 청소(옵션)

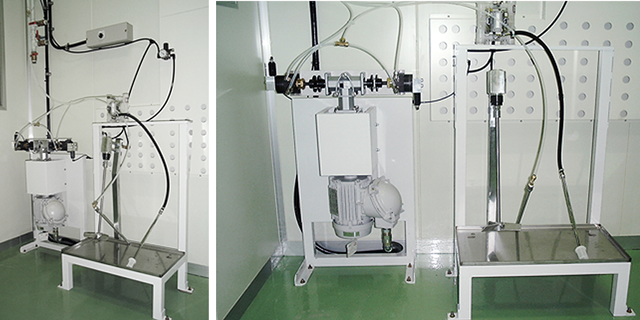

기어펌프 유닛
2컬러 대응예
2건 동시도포 또는 2컬러 대응
1컬러 대응예
1건 또는 1컬러 대응
도료공급 장치의 유형
다이어프램 펌프
- 다이어프램의 왕복운동으로 도료를 압송
- 표준형
- 정확성이 부족
기어 펌프
- 기어 스프로킷내에 도료를 충전, 회전 제어에 의해 도료를 정확하게송출
- 고점도 도료에 적합
- 저점도로 미량 또는 정밀한 도료제어에 부적합
실린지 펌프 타쿠보엔지니어링 권장사항
- 모터로 실린더를 제어
- 1cc단위로 정밀하게 제어가능
- 컴팩트화
- 일반 도료의 제어에 가장적합
- 메인터넌스성이 좋고 세정성도 높음
문의는 Takubo 웹내 「문의처」로 부탁드립니다.
