LINE DANCER(LINE DANCER)
양산형 도장 로봇
스마트 폰 도장의 결정판
스마트 폰이 추구하는 도막을 실현하였습니다.
스마트 폰의 폭발적인 보급에 도장은 어떻게 대답할 것인가. 하나의 답을 내놓았습니다.
홀더 형 등의 휴대전화의 도장 시스템으로 배양 된 기술을 한층 더 추구하여 완성시킨 도장 로봇 시스템입니다.
可가반중량을 20kg로 하고, 1대의 로봇에 최대 12정 건이 탑재가능 한 세계 최대 처리량을 실현. 그 위에 라인을 정지시키고 「정지하여 도장한다」라고 하는 도장사상과 R의 기술을 발전시키기 위하여 로봇의 양 사이드에 어큠 기구의 Dragon Line을 배치, 고품질화, 에너지 코스트의 삭감을 실현하였습니다.
고도의 초광택 도장막의 실현
피아노 터치라고 불리는 광택 완성의 위에 고급스러운 광택 도장막을 회전도장 R의 기술로서 완성합니다.
저 코스트로 고효율의 대량생산
최대 12정 건을 탑재하고, 초정밀 도량정량 공급장치 실린지 펌프 시스템과, 건의 제어, 로봇 티칭에 의한 낭비없는 도료를 삭감. 또한, 고효율의 Dragon Line을 배치하는 것으로 에너지 코스트의 대폭삭감과 대량생산이 양립, 실현됩니다.
설비의 소형
Dragon Line의 배치에 의하여 12정 건을 탑재하면서도 부스의 거대화를 방지. 설비의 소형화를 실현합니다.
세계 최대급으로 소규모화
로봇 암
종래형의 로봇을 파워풀하게, 그리고, 엘리건트하게 진화시켰습니다.
- 가반중량 20kg로 최대 12정 건이 탑재가능
- 내압방폭사양
Dragon Line
Dragon Line도장은 도장 로봇 내에 있어서 제품(라인)을 도장을 위하여 일시정지 시키는 기구로서, 이 것에 의하여 건의 수가 증가한 때의 부스 폭의 확대화를 방지하고, 급배기풍량을 저감시켜 에너지코스트를 절약합니다.
- 도장설비의 소형화
- 에너지 코스트를 삭감
- 고품위 도장의 실현
1. 초광택 도장막 실현형 Line Dancer
스마트 폰의 초광택막 등 최고급 완성을 위한 사양입니다.
제품을 수평으로 15개를 방사상에 배치. 회전도장 R의 기술에 의하여 도막의 다중도장 방식으로 초광택막을 완성합니다.
◎도장 데이터
1링당 제품설치 수 ：15pcs／ring
1링당 도장시간 ：40sec／ring 1개당 약 2.6초
1개당 도장사용량 ：2.3g／pcs
- 수평 회전전용의 지그를 설계
스마트 폰의 수평 지그 - 초광택 도장막용의 Line Dancer 수평형 사양 전용 도면
수평형 사양 Line Dancer도면
2. 고품질 도장막 대량생산 형 Line Dancer
스마트 폰을 고품질로 대량생산하기 위한 사양입니다.
제품을 수직형으로 15개를 방사상에 배치. 회전도장 R의 기술에 의하여 도막의 다중도장 방식으로 초광택막을 완성합니다.
◎도장 데이터
1링당 제품설치 개수 ：22pcs／ring
1링당 도장시간 ：60sec／ring 1개당 약2.7초
1개당 도장사용량 ：2.5g／pcs
- 수직형 회전전용의 지그를 설계

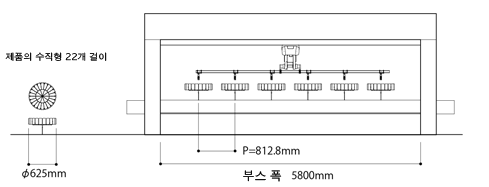

스마트 폰 수직형 지그 - 대량생산용의 Line Dancer 수직형 사양 전용도면
수직전용 애용 Line Dancer도면
3코트 3 로봇 시스템의 예
3코트를 3대의 Line Dancer로 도장하는 시스템의 예입니다.
생산량 :158,400 pcs（생산시간 : 20 h）
도장 로봇 Line Dancer
| 구조 | 천정 다관절형 | |
|---|---|---|
| 구동 방식 | 내압방폭 | AC 서보 모터 회전구동 |
| 동장 축수 | 4축(횡행 축 포함) | |
| 위치반복정도 | ±1mm | |
| 최대속도 | 500mm／sec | |
| 설치자세 | 수직으로 매다는 방식 | |
| 주위온도・습도 | 0℃〜40℃ | 85%RH |
| 암의 중량 | 68kg | |
| 가반 중량 | 20kg |
옵션・관련 제품
오일 부스 OIL BOOTH제품 페이지에 링크
세정액에 오일을 사용 한 장수명 저소음 설계부스
데이터 프로 DATA-PRO제품 페이지에 링크
색출, 도장시간 단축, 도료소비 삭감, 티칭 등 도장 데이터 작성 전용 로봇
Dragon Line 제품 페이지에 링크
고효율의 Accumulate기구 타쿠보 오리지널 도장전용 컨베어 라인
