SWAN™(스완)
타쿠보엔지니어링의 오리지날 독립형 로보트와 W-Turn을 일체화. 컴팩트한 회전도장 R의 기술 전용 도장 로보트 시스템 입니다.
도장 로보트 시스템 스완
스완은 신개발 방폭 독립형 로보트와 고정밀W-Turn을 결합시킨 회전도장 「R의 기술」전용 도장 로보트로, 도장에 필요한 장비를 모두 갖추고 있습니다. 소량 다품종 생산을 메인으로 자동화에도 대응. 소물 워크에서 중물 워크를 대상으로 한 도장 전용 로보트 시스템입니다.
회전도장 R의 기술의 집대성 로보트. 약 15 년에 걸친 도장 기술의 경험을 바탕으로 회전도장 전용 스완 개발
1.도장에 필요한 기기등은 모두 탑재
2.설치 조정만으로, 대대적 인 현지 공사가 불필요
3.빈번한 컬러 체인지에 대응한 ONE CUP 시스템을 표준장비
4.회전도장 전용 스프레이 건을 개발 (저압, 미립화, 균일 패턴, 유지 보수성, 컬러 잉크 대응)
5.방폭형 핸들링 로보트(개발중)와 연계가능
특징
회전도장 전용 도장 로보트
- 박막 다중 도장에 의한 고품위 도장을 실현.
R의 기술 전용 도장 로보트 시스템 스완 - 2개의 워크 치구를 동시에 도장합니다.
- 하도 코트와 상도 코트 등의 2코트 사양의 대응도 가능합니다. (옵션 : 더블건 X 2Set)
워크를 가리지 않는다.
- 버튼이나 스위치 등의 소물 크기의 부품에서 사이드 미러 등 자동차 내 외장 부품에 이르기까지 폭넓게 대응 가능.
- 자동차 외장 부품에 센터 필러 등, 높이가 있는 부품 도장이 가능합니다.
도료는 컵으로 셋팅
- 자체 개발 한 ONE CUP SYSTEM으로, 도료 셋팅의 수고와 도료의 불필요한 소비를 억제합니다.
- 실린지펌프를 내장, 1[cc]단위의 도료를 제어합니다.
SWAN전용 스프레이 건을 탑재
스완 전용 스프레이 건(1코트 대응)을 탑재. 2코트 대응（option）
쉽고 빠른 세정
- 세정은 고압 세척 시스템 Quick Cleaner를 사용합니다. 간단하고 작업 성이 좋고, 고속으로 호스내의 도료를 세척합니다.
- 색상 수가 많은 빈번한 컬러 체인지 작업을 향상시킵니다.
설치 / 이동이 쉬운 컴팩트 한 설계
핸드 리프터가 있으면, 이동 및 설치가 용이합니다.

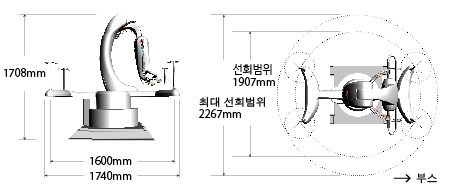

종류
표준은 1600타입
워크의 크기와 모양, 로보트의 동작 범위에 따라 사용 구분이 가능합니다.
- 스완 -1600 타입 : 표준품
- 스완 -1200 타입 : 옵션 품
스완 사양
도장 로보트
| 본체중량 | 약680kg | |
|---|---|---|
| 전기용량 | AC200V（3상）、2.1kVA | |
| 압축에어 | 에어압력：0.5MPa、류량：400ℓ/min | （클린 드라이에어） |
| 가반 중량 | 5kg | |
| 최대 Gun 탑재수 | 4Gun | |
| 동작속도 | 800mm/s（제１축） | |
| 위치반복정도 | ±0.5mm |
W-Turn 이송장치
| 가반중량 | 5kg／테이블（4TOP）、10kg／테이블 （2TOP） | |
|---|---|---|
| 테이블 간 거리 | 750mm | |
| W-Turn 피치 | 표준1600mm | （option1200mm） |
| W-Turn 회전속도 | 45deg／sec | （180deg／4sec） |
| 테이블 회전속도 | ±200rpm | |
| 최대 워크 치수 | 직경：500mm、높이：500mm | |
| 모터용량 | W-TURN：200W내압방폭모터, 테이블：200W내압방폭모터 |
콘트롤러
| 제어축 수 | 로보트 : 4축、워크 회전장치 : 3축 、도료 공급장치 : 최대 2대 | |
|---|---|---|
| 교시 방식 | PTP제어（보간기능 유）、CP제어 | |
| 교시방법 | 컴퓨터에 의한 패키지 프로그램 대화형 | PACK교시、PTP교시의 선택 |
| 디스플레이 | 컬러 디스플레이 23.8인치 FHD | |
| 데이터 기억방식 | 플레쉬 디스크 | |
| 외부 보존방식 | USB메디아 | |
| 제어반 중량 | 약200kg |
공개일 ：2015年5月13日
SWAN는 타쿠보엔지니어링(주)의 등록상표입니다.
