드레곤 라인의 움직임(DRAGON LINE)
어큠 레이터식 컨베어 라인
최저의 도장 운용 코스트 세계제일을 목표로
타쿠보 엔지니어링은 소프트 보이 프로에 의한 회전도장 R의 기술을 보다 확실하게 하기 위하여 전용 고효율 컨베어 라인을 독자적으로 개발하였습니다. 도장 전에 로봇 부스앞의 컨베어만 정지시키는 어큠 기구를 개발. 컨베어 라인상, 도장 로봇 소프트 보이 프로의 좌우로 배치하여 이것을 실현하였습니다.
드레곤 라인의 역할과 효과

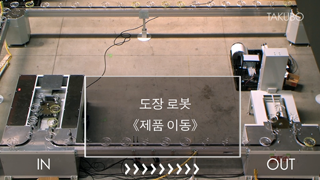

드레곤 라인의 움직임
일반적인 로봇 도장에서는 연속으로 움직이는 컨베어 라인에 대하여 추종하여 도장하듯 설계합니다. 대량생산을 목적으로 한 경우, 도장하는 부분을 크게 하지 않으면 대폭적 양산의 설계가 어렵기 때문입니다. 따라서, 도장 부스를 크게 크게 하지 않으면 안됩니다.
1대로 복수 건의 장착이 가능한 라인 댄서 등 양산형 도장로봇은, 도장 부스내의 컨베어를 도장 시에만 일시정지 시키는 것으로, 부스의 소형화가 가능, 급기 코스트르 억제하는 것이 가능합니다. 라인을 일시 정지시킴은 물론 양산효과를 높여 운용 코스트를 낮추게 되는 것입니다.
배치 레이아웃
컨베어 라인상의 도장 로봇(도장 부스)에 라인 전후(양쪽 좌우)에 어큠기구를 배치
흐름
- 도장을 개시하면 좌측의 어큠은 체류를 시작, 동시에 우측의 어큠은 방출을 개시.
- 도장이 끝나면 좌측의 체류 한 어큠이 고속으로 방출하고, 동시에 우측의 어큠은 고속으로 체류를 개시.
라인을 정지 시켜서 도장한다는 것
회전도장 R의 기술은 원형의 회전지그에 제품을 장착시켜 지그마다 정역회전 시켜서 도장합니다. 컨베어 라인상에 배치시킨 제품을 로봇 부스앞(도장시)의 컨베어 라인을 정지시켜, 회전도장에서 고품위로 마무리합니다.
왜 라인을 정지시키는 것일까.
- 라인을 정지시켜 도장함에 따라 회전도장 시에 품질이 향상됩니다.
- 「차분히 도장하여 신속하게 완성」R의 기술에 의하여 타쿠보 독자의 도장이론에서 정중하게 완성한다는 사고가 있습니다.
왜 어큠 기구인가
- 로봇의 좌우에 어큠(체류)기구를 설치하는 것으로 도장 부스 앞에만 라인을 정지시키는 것이 가능.
- 대량생산형 도장로봇, 수퍼 스핀들 300C, 라인댄서 등에 탑재하는 건의 수를 최대화 한 경우에 부스가 통상보다 소형화가 가능
공조 에너지 코스트의 삭감
도장 부스를 소형화하는 것으로 급기 코스트를 대폭 경감시키는 것이 가능.
저코스트, 대량생산을 실현
목표로하는 생산량에 비례하여 급기 에너지 코스트 등의 코스트가 증대화합니다. 드레곤 라인은 어큠 기구로서 도장부스 앞을 정지시킴에 따라 도장 부스를 크게 하지 않고도 대량생산이 가능해집니다.
대응 로봇과 대장 제품
대응도장로봇 소프트 보이 프로 시리즈
- 라인 댄서 ー：4gun에서8gun（8×2gun）
- 수퍼 스핀들 300C：4gun에서8gun
대상제품
소형부품 : 자동차부품 관련, 모바일 통신기기, 스마트 폰, 휴대전화기류, 기타
