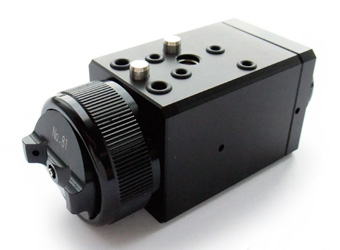

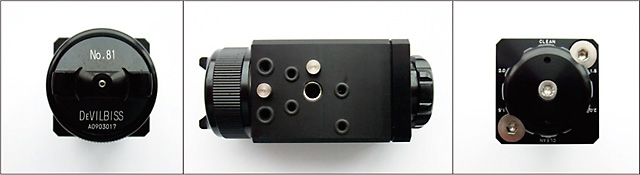

R-08T-SM マニュアルガン
スコッチガンシリーズ
スコッチガンシリーズR-08T-SM Gunは、ニードルポジションを設定位置に機械的に変更出来る手動2段引き SOFTBOY PRO専用ガンです。
概要
機械的に3ポジションを変更できるので、わずらわしいダイアル調整が不要になりました。低圧時の微粒化に優れ、パールやメタリック等の塗料に最適な小型軽量自動ガンです。
特徴
- ニードルポジションが1.5mm、2.0mm、洗浄位置の3位置に変更ができ、わずらわしいダイアル調整が不要
- エアー消費量を抑え、安定した低圧微粒化に優れたエアーキャップ設計
- ガンボディにポリアセタール樹脂（POM）を採用。190gへとさらに軽量化を実現
- 取り付け時の調整が不要。縦横90°で位置決め出来るエアーキャップ
仕様
| 品名 | 自動スプレー スコッチガン R-08T-SM （R-08Tステンレス手動2段引き循環ガン） |
|---|---|
| 型番 | T20GR08T-SM |
| ノズル口径 | Ø1.0mm |
| エアキャップ | No.18 |
| ニードル作動圧 | 250Kpa |
| ボディ材質 | ポリアセタール樹脂（POM） |
| 外形寸法 | W35×H35×D88.7 |
| 本体重量 | 190g |
| 対応塗料 | 溶剤系、水系 |
| エアー消費量 | 霧化圧：70L/min（100MPa） パターン圧：75L/min（100MPa） |
| 吹付距離 | 80〜120mm |
| エア使用量 | 280L/min（300Kpa） |
| 塗料噴出量 | 20〜80mL/min |

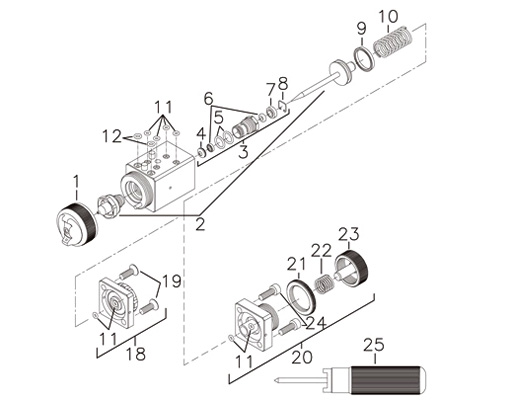

展開図
部品表
| No. | 品名 | 材質 | 商品コード | 数量 |
|---|---|---|---|---|
| 1 | R-08T エアキャップセットNo.81 | T20GR08T01 | 1ケ | |
| 2 | R-08T ステンレスノズルセット SA/SM用（1.0mm） | T20GR08T02-1 | 1ケ | |
| 3 | R-08T ニードルシールキット | T20GR08T03-KK | 1ケ | |
| 4 | R-08T フロントシール | T20GR08T04-K5 | 1ケ | |
| 5 | R-08T S-9 Oリング | パーフロ | X6319OS9P | 2ケ |
| 6 | R-08T オムニシール | T20GR08T06-K2 | 2ケ | |
| 7 | R-08T シールストッパー | T20GR08T07-K5 | 1ケ | |
| 8 | R-08T 止め輪 | T20GR08T08-K5 | 1ケ | |
| 9 | R-08T MY-18FXパッキン | パーフロ | X6349MY18 | 1ケ |
| 10 | R-08T ニードルスプリング | T20GR08T10-K3 | 1ケ | |
| 11 | R-08T S-3 Oリング | パーフロ | X6319OS3P | 6ケ |
| 12 | R-08T S-4 Oリング | パーフロ | X6319OS4P | 2ケ |
| 手動式2段引きリヤボディ | ||||
| 18 | R-08T 手動式2段引きリヤボディSセット（黒色） | T20GR08T18-1-KK | 1ケ | |
| 19 | R-08T M5XL15六角穴付皿頭ボルト | SUS304 | X6619515SSCB | 2ケ |
| オプション（アジャスト式リヤボディ） | ||||
| 20 | R-08T アジャスト式リヤボディセット | T20GR08T20-KK | 1ケ | |
| 21 | R-08T ロックナット | T20GR08T21 | ||
| 22 | R-08T アジャストスプリング | T20GR08T22-K3 | 1ケ | |
| 23 | R-08T アジャストツマミ | T20GR08T23 | ||
| 24 | R-08T M5XL15六角穴付ボルト | SUS304 | X6619515SCB | 2ケ |
| 専用工具 | ||||
| 25 | R-08T ニードルシールキット組付工具（別売品） | T20GR08T25 | 1ケ |
