R-07T Gun
スコッチガンシリーズ

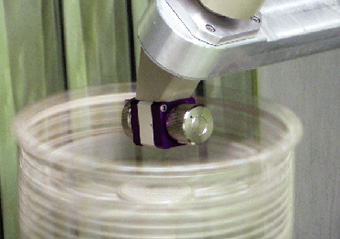

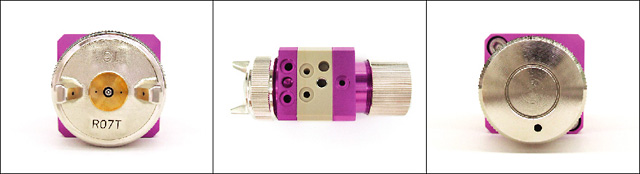

スコッチガンシリーズR-07T Gunは、R-05T Gunをさらに進化させた、小型軽量タイプのSOFTBOY PRO専用自動ガンです。
概要
従来の高メンテナンス性はそのままに、霧化エア量を増やし、より薄膜塗装が可能に。驚異の写像鮮明性を実現します。
特徴
- ガンボディは、主にアルミニウム製。228gの小型軽量設計
- ガン本体が小型な為、被塗物の裏側や細部まで塗装可能
- 本体にチューブが直接接続されていない為、洗浄・メンテナンス性が高い
- 霧化エア量を増加する事で、塗料の微粒化を促進し、より薄膜多重塗りの高品質な仕上がりに
- エアキャップが縦横90°で位置決め出来る為、取付時の調整が不要
仕様
| 品名 | R-07T |
|---|---|
| 型番 | T20GR07T |
| ノズル口径 | Ø1.0 |
| エアキャップ | 18 |
| 空気量（150kPa） | 156L/min |
| ボディ材質 | アルミ、エンジニアリングプラスチック（塗料穴部分） |
| サイズ | W35×H35×D90.6 |
| 重量 | 228g |
| 適応塗料 | 溶剤系、水系 |

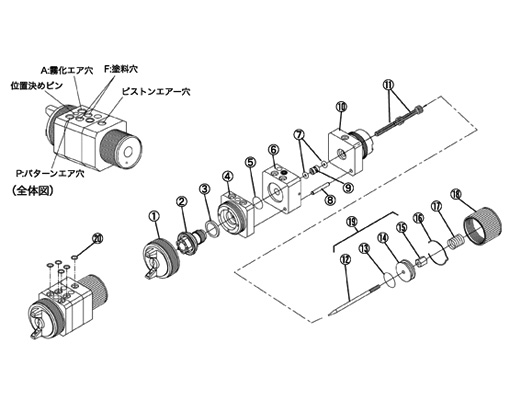

展開図
| No. | 品名 |
|---|---|
| 1 | 空気キャップセット |
| 2 | 塗料ノズル010 |
| 3 | パッキン42 |
| 4 | ボディA |
| 5 | Oリング S10 パーフロ |
| 6 | ボディB |
| 7 | Oリング P3 パーフロ |
| 8 | 平行ピンB 3×22 SUS |
| 9 | スリーブ |
| 10 | ボディC |
| 11 | 六角穴付ボルトM4×28 SUS |
| 12 | ニードル弁010 |
| 13 | Oリング P16 ニトリル |
| 14 | ピストン |
| 15 | ニードルロックナット |
| 16 | 塗料調整ばね |
| 17 | ピストンばね |
| 18 | 塗料調整ねじ |
| 19 | ニードル弁セット010 |
| 20 | Oリング P-4 パーフロ |
