R-04T Gun
スコッチガンシリーズ

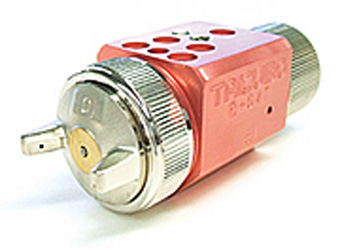

スコッチガンシリーズR-04T Gunは、小型軽量タイプのSOFTBOY PRO専用自動ガンです。
概要
ガン本体にチューブが入っていない為、洗浄・メンテナンス時には本体を取り外すだけで簡単に行える高メンテナンス設計です。
特徴
- ガンボディは、アルミニウム製の為253gの軽量・コンパクト設計
- ガン本体にチューブが無いので、洗浄・メンテナンス性が高い
- 低圧時における微粒化に優れ、塗料の性能を最大限に発揮し、高品質で無駄無く低コストな塗膜を実現します
仕様
| 品名 | R-04T |
|---|---|
| 型番 | T20GR04T |
| ノズル口径 | Ø1.0 |
| エアキャップ | 10 |
| ニードル作動圧 | 5kPa |
| ボディ材質 | アルミ |
| サイズ | W30 × H35 × D90.6 |
| 重量 | 253g |
| 適応塗料 | 溶剤系 |

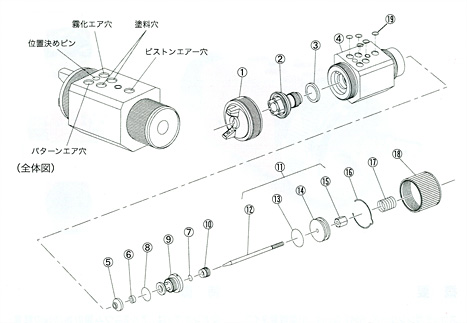

展開図
| No. | 品名 |
|---|---|
| 1 | エアーキャップセット010 |
| 2 | 塗料ノズルø 10 |
| 3 | パッキン R98T用 |
| 4 | ボディ |
| 5 | スリーブ R98T用 |
| 6 | Uパッキン P-3テフロン |
| 7 | Oリング P-3 テフロン |
| 8 | Oリング P-11 ニトリルゴム |
| 9 | ニードルシリンダ R98T用 |
| 10 | 弁パッキンネジ R98T用 |
| 11 | ニードル弁セット ø 10用 |
| 12 | ニードル弁 ø 10用 R98T用 |
| 13 | Oリング P-16 ニトリルゴム |
| 14 | ピストン R98T用 |
| 15 | ニードルロックナット R98T用 |
| 16 | 塗料調整ばね R98T用 |
| 17 | ピストンばね R98T用 |
| 18 | 塗料調整ねじ R98T用 |
| 19 | Oリング P-3 パーフロ |
